Plan-relief qui présente le Fort et l'amorce des deux murs d'enceinte.
Sur la droite, on aperçoit le système d'écluse, installé sur la Horn, petite rivière qui traverse Bitche.
Cliquer pour agrandir
Cliquer pour agrandir

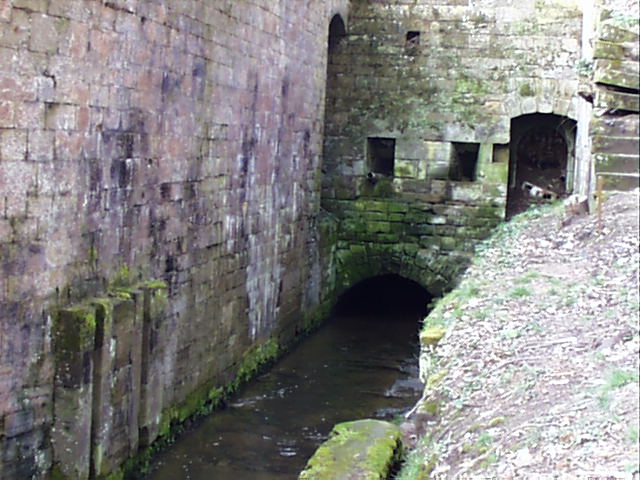

La Horn s'engage dans un espace très réduit sous l'enceinte de la ville.
Sur la gauche du mur, il reste l'emplacement pour mettre des planches afin de retenir l'eau.
Un système à crémaillère qui permettait de manipuler une vanne pour réguler le débit de l'eau.
A remarquer que le système de retenue de l'eau n'a jamais été utilisé sur le site ! Il aurait fallu près d'un mois et demi pour inonder le secteur. Pourtant ...
Cliquer pour agrandir
... sur cette carte postale présentant le camp retranché installé au pied du Fort, on aperçoit sur la droite une inondation. Elle n'a jamais existé ! Le document a donc été retouché.
